В этой статье мы рассмотрим второе поколение Mercedes-Benz B-Class (W242, W246), выпускавшееся с 2011 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Mercedes-Benz B160, B180, B200, B220, B250 2012, 2013, 2014, 2015, 2016, 2017 и 2018, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Mercedes-Benz B-Class 2012-2018
Расположение блока предохранителей

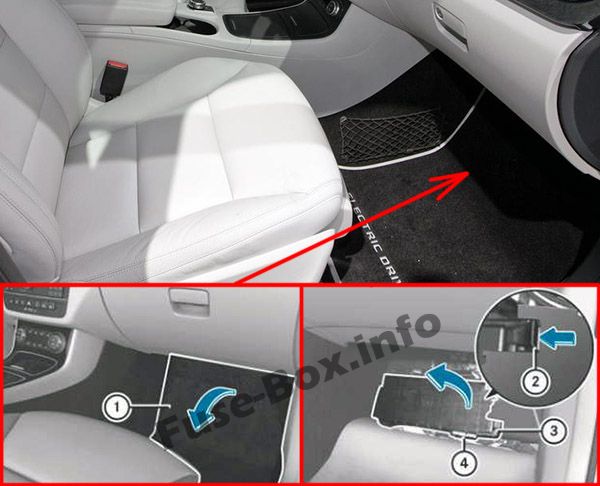

Блок предохранителей расположен под полом рядом с пассажирским сиденьем.
Сложите перфорированное покрытие пола (1) в направлении стрелки.
Чтобы отпустить крышку (3), нажмите на фиксатор (2).
Сложите крышку (3) в направлении стрелки до защелки.
Выньте крышку (3) вперед.
Таблица распределения предохранителей (4) расположена на нижней правой стороне крышки (3).
Схема блока предохранителей
Назначение предохранителей и реле в пассажирском отсеке
| № | Назначение предохранителя | А |
|---|---|---|
| 21 | Для дизельного двигателя: PTC нагреватель-усилитель | 150 |
| 22 | Дополнительное реле аккумулятора для функции ECO start/stop | 200 |
| 23 | Блок управления левой передней дверью | 30 |
| 24 | Блок управления правой передней дверью | 30 |
| 25 | Блок управления SAM | 30 |
| 26 | Разъем дополнительного аккумулятора ECO start/stop | 10 |
| 27 | Модуль предохранителей и реле моторного отсека | 30 |
| 28 | Блок управления звуковым генератором салона Электропривод (W242): Блок управления термическим управлением |
5 |
| 29 | До 02.11.2014: Гнездо прицепа С 03.11.2014: Блок управления распознавания прицепа |
15 |
| 30 | Блок управления распознавания прицепа | 5 |
| 31 | 4MATIC: Блок управления полным приводом | 5 |
| 32 | Блок управления модулем рулевой колонки | 5 |
| 33 | Панель управления Audio/COMAND | 5 |
| 34 | Блок управления и эксплуатации ACC | 7,5 |
| 35 | Задний стеклоочиститель | 40 |
| 36 | Блок управления сиденьем водителя Блок управления регулировкой поясничной поддержки сиденья водителя |
7,5 |
| 37 | Дисплей Audio/COMAND | 7,5 |
| 38 | Блок управления системой дополнительной защиты Supplemental Restraint System | 7,5 |
| 39 | Блок управления верхней панелью | 10 |
| 40 | Для двигателя 651 (стандарт выбросов EU6): Блок управления силовой установкой | 15 |
| 40 | Электропривод (W242): Блок управления силовой установкой | 5 |
| 41 | Модуль управления панорамной раздвижной крышей | 30 |
| 42 | Радио (Audio 5 USB, Audio 20 CD, Audio 20 CD с CD-чейнджером) Блок управления COMAND |
5 |
| 42 | Радио (Radio 20, Audio 20 USB) | 25 |
| 43 | Блок управления системой парковки | 5 |
| 44 | Левый передний реверсивный аварийный натяжитель ремня | 40 |
| 45 | Правый передний реверсивный аварийный натяжитель ремня | 40 |
| 46 | Блок управления передним пассажирским сиденьем Блок управления регулировкой поясничной поддержки переднего пассажирского сиденья |
7,5 |
| 47 | Модуль навигации | 7,5 |
| 47 | Блок управления адаптивной системой демпфирования | 25 |
| 48 | Резерв | — |
| 49 | Блок управления Drive Kit для iPhone® | 7,5 |
| 49 | Вентилятор COMAND | 5 |
| 50 | Резерв | — |
| 51 | Резерв | — |
| 52 | Электропривод (W242): Мотор актуатора парковочного фиксатора | 30 |
| 53 | Резерв | — |
| 54 | Резерв | — |
| 55 | Модуль связи телематических услуг Блок управления KEYLESS-GO |
5 |
| 56 | Блок управления модулем рулевой колонки | 10 |
| 57 | Lane Keeping Assist: Специализированный многофункциональный блок управления | 30 |
| 57 | Специальное транспортное средство: Специализированный многофункциональный блок управления | 7.5 |
| 57 | Электропривод (W242): Реле цепи 87 мотора актуатора парковочного фиксатора (F34kG) | 5 |
| 58 | Блок предохранителей аварийного транспортного средства | 30 |
| 59 | Блок управления передним пассажирским сиденьем | 30 |
| 60 | Блок управления сиденьем водителя | 30 |
| 61 | Блок управления усилителем звуковой системы | 40 |
| 62 | Для трансмиссии 711: Блок управления электрическим замком рулевого управления | 20 |
| 63 | Блок управления топливной системой | 25 |
| 63 | Электропривод (W242): Шлюзовой блок управления силовой установкой | 5 |
| 64 | Блок управления электронной системой оплаты проезда Блок управления Dedicated Short-Range Communications |
1 |
| 65 | Лампа перчаточного ящика | 5 |
| 66 | Блок предохранителей аварийного транспортного средства | 15 |
| 66 | Интерфейс специализированного транспортного средства | 5 |
| 67 | Резерв | — |
| 68 | Резерв | — |
| 69 | Резерв | — |
| 70 | Гнездо в задней центральной консоли | 25 |
| 71 | Гнездо багажного отсека | 25 |
| 72 | Передняя зажигалка с подсветкой пепельницы Розетка салона |
25 |
| 73 | Блок управления электрическим стояночным тормозом | 30 |
| 74 | Блок управления электрическим стояночным тормозом | 30 |
| 75 | Блок управления распознавания прицепа | 20 |
| 75 | Электропривод (W242): Блок управления системой управления аккумулятором (N82/2) | 5 |
| 76 | Блок управления распознавания прицепа (N28/1) | 25 |
| 76 | Электропривод (W242): Блок управления парковочным фиксатором | 5 |
| 77 | Блок управления распознавания прицепа | 25 |
| 78 | Блок предохранителей аварийного транспортного средства | 40 |
| 79 | Блок управления SAM | 40 |
| 80 | Блок управления SAM | 40 |
| 81 | Регулятор вентилятора | 40 |
| 82 | Блок управления верхней панелью | 10 |
| 83 | Блок управления электронным замком зажигания | 7,5 |
| 84 | Блок управления верхней панелью | 5 |
| 85 | Блок управления ATA [EDW]/защитой от буксировки/защитой салона | 5 |
| 86 | Усилитель антенны FM, AM и CL [ZV] С 01.06.2016: Усилитель антенны / компенсатор сотовой телефонной системы |
5 |
| 87 | Диагностический разъем | 10 |
| 88 | Приборная панель | 10 |
| 89 | Переключатель внешнего освещения | 5 |
| 90 | Интеллектуальный радарный датчик левого заднего бампера Интеллектуальный радарный датчик правого заднего бампера |
5 |
| 91 | Переключатель монитора педального управления Переключатель подсветки пространства для ног Электропривод (W242): Блок управления системой управления аккумулятором |
5 |
| 92 | Блок управления топливной системой Электропривод (W242): Шлюзовой блок управления силовой установкой |
5 |
| 93 | Блок управления электрическим стояночным тормозом | 5 |
| 94 | Блок управления системой дополнительной защиты Supplemental Restraint System | 7,5 |
| 95 | Распознавание занятости переднего пассажирского сиденья и ACSR Блок управления системой определения веса с датчиками нагрузки (WSS) |
7,5 |
| 96 | Мотор стеклоочистителя задней двери | 15 |
| 97 | Электрический разъем для мобильного телефона | 5 |
| 98 | Блок управления SAM | 5 |
| 99 | Блок управления системой контроля давления в шинах | 5 |
| 100 | Для двигателя 133: DIRECT SELECT INTERFACE | 5 |
| 101 | 4MATIC: Блок управления полным приводом | 10 |
| 102 | Приемник радиосигнала стационарного отопителя Электропривод (W242): Блок управления силовой установкой Для AMG-версий с 01.09.2015: Блок управления режимом трансмиссии с 01.06.2016: Коммутатор антенны для телефона и стационарного отопителя |
5 |
| 103 | Блок управления системой экстренного вызова Модуль связи телематических услуг Блок управления HERMES |
5 |
| 104 | Блок управления медиа-интерфейсом Блок подключения мультимедиа |
5 |
| 105 | Блок управления Digital Audio Broadcasting Блок управления спутниковым цифровым аудио (SDAR) |
5 |
| 105 | Тюнер | 7,5 |
| 106 | Многофункциональная камера | 5 |
| 107 | Цифровой ТВ-тюнер | 5 |
| 108 | До 31.05.2016: Камера заднего вида | 5 |
| 108 | С 01.06.2016: Камера заднего вида | 7,5 |
| 109 | Электрический разъем зарядного гнезда | 20 |
| 110 | Радио Блок управления COMAND Блок управления звуком двигателя |
30 |
| Реле | ||
| A | Реле цепи 15 | |
| B | Реле заднего стеклоочистителя | |
| C | Реле цепи 15R2 | |
| D | Реле обогрева заднего стекла | |
| E | Реле цепи 15R1 | |
| F | Реле цепи 30g | |
| G | Электропривод (W242): Реле цепи 87 мотора актуатора парковочного фиксатора |
Передний электрический блок предварительных предохранителей
| № | Назначение предохранителя | А |
|---|---|---|
| 1 | Генератор | 300 |
| 1 | Электропривод (W242): Блок управления DC/DC-преобразователем | 400 |
| 2 | Блок предохранителей салона | 200(бензин) 250(дизель) |
| 3 | Блок управления электроусилителем руля | 100 |
| 4 | Блок управления SAM | 40 |
| 5 | Мотор вентилятора | 80 |
| 6 | Для двигателя 607: Блок управления предварительным подогревом топлива | 70 |
| 7 | Для двигателя 607 (стандарт выбросов EU5): Блок управления нагревателем регенерации DPF | 125 |
| 8 | Для двигателей 607, 651: Степень защиты свечей накала | 100 |
| Реле | ||
| F32kl | Реле развязки |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Назначение предохранителя | А |
|---|---|---|
| 201 | Сирена тревоги | 5 |
| 202 | Блок управления стационарным отопителем | 20 |
| 202 | Электропривод (W242): Реле цепи 87 блока управления парковочным фиксатором | 5 |
| 203 | LED-фарa: Правая передняя фаровая секция | 15 |
| 203 | Электропривод (W242): Блок управления силовой установкой | 5 |
| 204 | Блок управления программой электронной стабилизации Electronic Stability Program | 25 |
| 205 | Левый сигнал горна Правый сигнал горна |
15 |
| 206 | Для двигателя 651: Блок управления CDI Для двигателя 607: Блок управления силовой установкой Электропривод (W242): Реле вакуумного насоса тормозного усилителя Реле цепи 87M |
5 |
| 207 | Для дизельного двигателя: Реле цепи 87M Электропривод (W242): Отсечной клапан охлаждения высоковольтного аккумулятора Блок управления парковочным фиксатором |
5 |
| 208 | Для двигателей 133, 607: Реле цепи 87 | 7.5 |
| 208 | Электропривод (W242): Мотор вентилятора | 5 |
| 209 | LED-фарa: Левая передняя фаровую секция | 15 |
| 209 | Электропривод (W242): Резерв | — |
| 210 | Реле обогрева лобового стекла | 5 |
| 210 | С 03.11.2014 кроме (канадская версия): Реле передней части стартера | 5 |
| 211 | Газовый привод (W242): Блок управления CNG | 7.5 |
| 211 | Электропривод (W242): Насос циркуляции теплоносителя нагревателя | 15 |
| 212 | Для двигателей 133, 270: Разъем муфты, цепь 87M3 Для двигателя 651: Нагревательный элемент линии вентиляции Нагревательный элемент термостата охлаждающей жидкости Клапан переключения байпаса охладителя рециркуляции отработавших газов Для двигателя 607 (стандарт выбросов EU5): Датчик кислорода перед каталитическим нейтрализатором Позиционер наддувочного давления Для двигателя 607 (стандарт выбросов EU6): Датчик кислорода перед каталитическим нейтрализатором Для двигателя 607: Блок управления CDI Электропривод (W242): Насос охлаждающей жидкости электропривода и зарядного устройства |
15 |
| 213 | Для двигателей 133, 270, 651: Разъем муфты, цепь 87 M2e Для двигателя 607 (стандарт выбросов EU5): Датчик Холла распредвала Блок управления CDI Клапан регулировки количества Для двигателя 607 (стандарт выбросов EU6): Датчик кислорода после каталитического нейтрализатора Блок управления CDI Электропривод (W242): Насос охлаждающей жидкости системы охлаждения аккумулятора 1 |
15 |
| 214 | Для двигателей 133, 270, 651: Разъем муфты, цепь 87 M4e | 10 |
| 214 | Электропривод (W242): Насос охлаждающей жидкости системы охлаждения аккумулятора 2 | 15 |
| 215 | Для бензинового двигателя: Катушка зажигания цилиндра 1 Катушка зажигания цилиндра 2 Катушка зажигания цилиндра 3 Катушка зажигания цилиндра 4 Для двигателя 651: Клапан регулировки количества Для двигателя 607: Блок управления CDI Позиционер наддувочного давления Клапан регулировки количества |
20 |
| 215 | Электропривод (W242): Блок управления термическим управлением Шлюзовой блок управления силовой установкой Электропривод (W242) с 03.11.2014: Высоковольтный распределитель питания |
5 |
| 216 | Для бензинового двигателя: Блок управления ME-SFI Для двигателя 607: Блок управления силовой установкой |
5 |
| 217 | Для трансмиссии 724: Полностью интегрированный блок управления двухсцепной трансмиссией | 25 |
| 218 | Блок управления программой электронной стабилизации Electronic Stability Program | 5 |
| 219 | Электропривод (W242): Блок управления парковочным фиксатором | 5 |
| 220 | Насос циркуляции охлаждающей жидкости охлаждения трансмиссии | 10 |
| 221 | Электропривод (W242): Вакуумный насос | 40 |
| 222 | Электропривод (W242): Электрический компрессор хладагента | 7.5 |
| 223 | Резерв | — |
| 224 | Электрический блок управления DISTRONIC Блок управления COLLISION PREVENTION ASSIST |
7.5 |
| 225 | Электропривод (W242): Блок управления силовой установкой | 5 |
| 226 | Газовый привод (W242): Блок управления CNG Электропривод (W242): Блок управления зарядным устройством Блок управления силовой электроникой |
5 |
| 227 | Электропривод (W242): Блок управления силовой электроникой | 5 |
| 228 | Электропривод (W242): Звуковой генератор электромобиля | 5 |
| 229 | Левая передняя фаровую секция | 5 |
| 230 | Блок управления программой электронной стабилизации Electronic Stability Program | 5 |
| 231 | Правая передняя фаровую секция | 5 |
| 232 | Блок управления фарами | 15 |
| 233 | Резерв | — |
| 234 | Для двигателя 607: Блок управления силовой установкой | 5 |
| 234 | Электропривод (W242): Высоковольтный распределитель питания | 10 |
| 235 | Для двигателя 607: Мотор вентилятора, Актуатор жалюзи радиатора | 7.5 |
| 235 | Для двигателя 133: Насос циркуляции охладителя наддувочного воздуха, Насос циркуляции охладителя наддувочного воздуха | 7.5 |
| 236 | Блок управления SAM | 40 |
| 237 | Блок управления программой электронной стабилизации Electronic Stability Program | 40 |
| 238 | Обогрев лобового стекла | 50 |
| 239 | Реле скорости стеклоочистителя 1/2 | 30 |
| 240A | Реле цепи стартера 50 | 25 |
| 240A | Электропривод (W242): Блок управления силовой установкой | 7.5 |
| 240B | Реле цепи 15 (не защелкивающееся) | 25 |
| 241 | Электропривод (W242): Высоковольтный PTC-нагреватель | 7.5 |
| Реле | ||
| J | Реле сигнала горна | |
| K | Реле скорости стеклоочистителя 1/2 | |
| L | Реле включения/выключения стеклоочистителя лобового стекла | |
| M | Реле цепи стартера 50 Электропривод (W242): Реле цепи 87C |
|
| N | Реле цепи 87M | |
| 0 | ECO start/stop: Реле насоса циркуляции охлаждающей жидкости охлаждения трансмиссии Электропривод (W242): Реле цепи 87 блока управления парковочным фиксатором |
|
| P | Реле резерва (F58kP) | |
| Q | Реле цепи 15 (не защелкивающееся) Электропривод (W242): Реле питания вакуумного насоса тормозного усилителя (F58kQ) |
|
| R | Реле цепи 15 | |
| S | Реле цепи 87 | |
| T | Реле обогрева лобового стекла |
