В этой статье мы рассмотрим Nissan Qashqai / Rogue Sport второго поколения (J11), выпускавшийся с 2014 по 2022 год. Здесь вы найдете схемы блоков предохранителей Nissan Qashqai (Rogue Sport) 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022, информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Nissan Qashqai / Nissan Rogue Sport 2014-2022

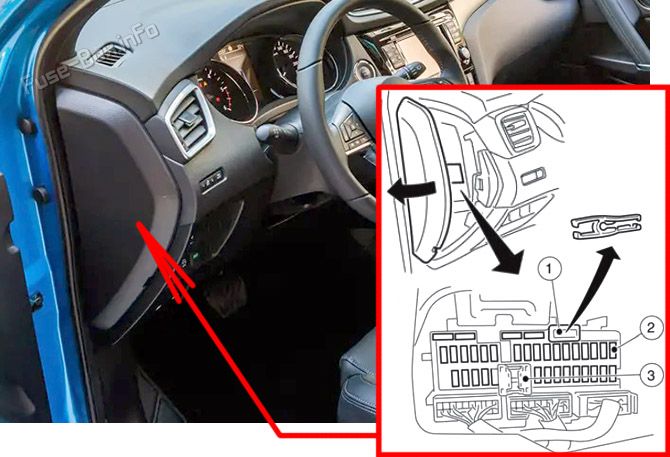

Блок предохранителей левой приборной панели
Блок предохранителей расположен на левой стороне приборной панели.
На автомобилях с правым рулем он расположен за бардачком.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей левой приборной панели
| № | А | Защищаемая цепь |
|---|---|---|
| 1 | 15A | Комбинированный переключатель, Блок управления насосом, Электромагнитный клапан переключения омывателя |
| 2 | 10A | Блок диагностики подушки безопасности |
| 3 | 5A | Комбинационный прибор |
| 4 | 10A | Блок управления сонаром, Реле PTC 1, Реле PTC 2, Реле PTC 3, Передняя камера, Подсветка, Аудиосистема, Реле подогрева топлива, Разъем для подключения данных, Выключатель стоп-сигнала, Датчик расстояния, Автоматическое антиослепляющее внутреннее зеркало, Блок управления EPS, Комбинированный переключатель (спиральный кабель), Модуль управления шасси, Автоматическое антиослепляющее внутреннее зеркало, Блок управления 4WD, Блок управления электрическим стояночным тормозом, Блок управления камерой кругового обзора, Датчик угла поворота руля, Блок управления навигацией |
| 5 | 10A | Преобразователь DC/DC |
| 6 | 15A | Переключатель переднего подогрева сиденья |
| 7 | 20A | Электровентилятор, Усилитель кондиционера, Реле обхода перезапуска двигателя |
| 8 | 5A | Стоп-сигнал LH, Задний фонарь LH, Фонари номерного знака, Лампа бардачка, Переключатель регулировки фар, Аудиосистема, Блок управления навигацией |
| 9 | — | — |
| 10 | 15A | Задний стеклоочиститель |
| 11 | 15A | Задний стеклоочиститель |
| 12 | 10A | Подогрев боковых зеркал |
| 13 | 10A | ABS |
| 14 | 10A | Управление кондиционером, Усилитель кондиционера, Мотор солнцезащитного щитка, Выключатель положения педали тормоза, Выключатель стоп-сигнала, Переключатель дистанционного управления зеркалами |
| 15 | 15A/20A | Реле освещения салона |
| 16 | — | — |
| 17 | 20A | Электровентилятор, Транзистор мощности, Усилитель кондиционера |
| 18 | — | — |
| 19 | 20A | Аудиосистема, Блок управления навигацией, Блок управления камерой кругового обзора |
| 20 | 5A | BCM (Модуль управления кузовом), Блок управления сиреной, Выключатель отключения датчика, Комбинированный переключатель |
| 21 | 10A | Комбинационный прибор |
| 22 | 10A | Реле освещения салона |
| 23 | — | — |
| 24 | 10A | Выключатель стоп-сигнала, BCM (Модуль управления кузовом) |
| 25 | 5A | Блок управления 4WD, Усилитель антенны NATS |
| 26 | 5A | Выключатель блокировки сцепления |
| 27 | 10A | BCM (Модуль управления кузовом), Комбинированный переключатель |
| 28 | 10 | Выключатель электрического стояночного тормоза, Разъем для подключения данных, Блок управления 4WD, Подсветка, Реле стеклоподъемника, Реле открытия зеркала, Реле закрытия зеркала |
| 29 | 15A/20A | BCM (Модуль управления кузовом) |
| 30 | 15A | BCM (Модуль управления кузовом) |
| 31 | 15A/20A | BCM (Модуль управления кузовом) |
| 32 | 15A/20A | Розетка питания |
| 33 | 10A/15A | Поворотники, указатели поворота и аварийная сигнализация |
| Реле | ||
| R1 | Зажигание | |
| R2 | Задний стеклоочиститель | |
| R3 | Аксессуары | |
| R4 | Передний вентилятор |
Блок предохранителей правой приборной панели
Блок предохранителей расположен на правой стороне приборной панели.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей правой приборной панели
| № | А | Защищаемая цепь |
|---|---|---|
| 71 | 10A | Датчик угла поворота руля |
| 72 | 10A | Комбинационный прибор |
| 73 | 10A | Аудиосистема, Блок управления навигацией, Блок управления камерой кругового обзора |
| 74 | 10A | Модуль управления трансмиссией (TCM), Основной датчик скорости, Выключатель диапазона трансмиссии, Датчик входной скорости, Датчик выходной скорости, Вторичный датчик скорости |
| 75 | — | — |
| 76 | 10A | Управление кондиционером, Усилитель кондиционера |
| 77 | 10A | ABS |
| 78 | — | — |
| 79 | 10A | Реле электрического масляного насоса |
| 80 | 20A | Аудиосистема, Блок управления навигацией, Блок управления камерой кругового обзора |
| 81 | 10A | Модуль управления трансмиссией (TCM) |
| Реле | ||
| R1 | Аксессуары | |
| R2 | Зажигание | |
| R3 | — |
Дополнительный держатель предохранителей
Тип 1
| № | А | Защищаемая цепь |
|---|---|---|
| 82 | 10A | Реле электрического масляного насоса |
| 83 | 10A | Модуль управления трансмиссией (TCM) |
| 84 | — | — |
| 85 | — | — |
Тип 2
| № | А | Защищаемая цепь |
|---|---|---|
| 82 | 20A | Стеклоподъемник — водительская сторона |
| 83 | 20A | Стеклоподъемник — задняя правая сторона |
| 84 | 20A | Стеклоподъемник — задняя левая сторона |
| 85 | 20A | Стеклоподъемник — пассажирская сторона |
Блок предохранителей №1 и №2
Расположение блока предохранителей
Снятие воздушного канала:
- Снимите клипсы;
- Снимите болт;
- Сожмите верхние части фиксаторов, чтобы отпустить воздушный канал;
- Сдвиньте воздушный канал вперед, чтобы снять его.
- Установите воздушный канал в обратном порядке снятия.
Схема блока предохранителей №1
Назначение предохранителей в блоке предохранителей моторного отсека №1
| № | А | Защищаемая цепь |
|---|---|---|
| 51 | 10A | Активная решетка радиатора, Модуль управления двигателем |
| 52 | 15A | Модуль управления двигателем, Электромагнитный клапан purge EVAP, Электромагнитный клапан обхода охлаждающей жидкости двигателя, Подогреватель топлива и датчик уровня воды в топливе, Насос высокого давления топлива, Конденсатор, Катушки зажигания, Электромагнитный клапан управления фазами выпуска, Электромагнитный клапан управления фазами впуска, Реле форсунок, Реле насоса высокого давления топлива, Датчик массового расхода воздуха, Нагреваемый датчик кислорода, Электромагнитный клапан управления отводом турбины, Датчик соотношения воздух-топливо, Актуатор расхода топлива, Электромагнитный клапан управления наддувом турбины, Промежуточный электромагнитный клапан управления фазами впуска, Электромагнитный клапан управления фазами впуска, Клапан обхода турбины, Электромагнитный клапан управления давлением масла двигателя |
| 53 | 15A | MR: Реле мотор дроссельной заслонки |
| 54 | 10A | Модуль управления двигателем, Электромагнитный клапан обхода охлаждающей жидкости двигателя, Электромагнитный клапан управления фазами впуска, Электромагнитный клапан управления давлением масла двигателя, Электромагнитный клапан управления фазами выпуска, Электромагнитный клапан управления клапаном обхода турбины, Клапан управления коллектором впуска |
| 55 | 15A | Модуль управления двигателем, Нагреваемый датчик кислорода, Электромагнитный клапан нагревателя термостата, Блок управления свечением, Электромагнитный клапан управления наддувом турбины, Датчик соотношения воздух-топливо, Актуатор расхода топлива, Клапан управления коллектором впуска |
| 56 | 15A | Модуль управления двигателем, Устройство блокировки руля |
| 57 | 15A | Реле кондиционера |
| 58 | 10A | Модуль управления двигателем, Реле перезапуска двигателя |
| 59 | — | — |
| 60 | 30A | Реле передних стеклоочистителей Hi/Lo |
| 61 | 20A | Реле топливного насоса |
| 62 | — | — |
| 63 | 10A | Модуль управления трансмиссией (TCM), Основной датчик скорости, Датчик выходной скорости, Выключатель диапазона трансмиссии, Датчик входной скорости, IPDM E/R, Вторичный датчик скорости |
| 64 | — | — |
| 65 | 5A | Модуль управления двигателем, Устройство блокировки руля |
| 66 | 10A | Подушки безопасности, Система ABS |
| 67 | 10A | Мотор регулировки фар, Компрессор, Выключатель диапазона трансмиссии, Реле правого переднего стеклоочистителя, Реле левого переднего стеклоочистителя, Выключатель положения реверса / нейтрали, Выключатель заднего хода, Выключатель нейтрального положения |
Схема блока предохранителей №2
Назначение предохранителей в блоке предохранителей моторного отсека №2
| № | А | Защищаемая цепь |
|---|---|---|
| 34 | 15A | Реле клаксона |
| 35 | 30A | Дизель: Реле PTC 2 |
| 36 | 30A | Дизель: Реле PTC 3 |
| 37 | 30A | Дизель: Реле PTC 1 |
| 38 | 30A | Блок управления электрическим стояночным тормозом |
| 39 | 30A | Разъем опции |
| 40 | 15A | Сигнализация или Пусто |
| 41 | 30A | Блок управления электрическим стояночным тормозом |
| F | 50A | Блок управления ESP |
| G | 30A | ABS |
| H | 50A | Блок управления ESP |
| I | 30A | Реле мойки фар |
| J | — | — |
| K | 40A | ABS |
| L | 30A | Реле стартера, Реле зажигания (Предохранители: «1», «2», «3», «4», «10», «11», «12») |
| M | 50A | Реле стеклоподъемника, Главный переключатель стеклоподъемника, Мотор солнцезащитного щитка, Переключатель регулировки сиденья |
| R1 | Реле клаксона |
Блок предохранителей №3 и №4
Они расположены под левой фарой, за бампером на специальном держателе.
Схема блока предохранителей №3
Назначение предохранителей в блоке предохранителей моторного отсека №3
| № | А | Защищаемая цепь |
|---|---|---|
| 42 | 10A | Бензин: Модуль управления трансмиссией (TCM) |
| 43 | — | — |
| 44 | 10A/20A | MR: Реле насоса высокого давления топлива Дизель: Реле подогрева топлива |
| 45 | 10A | MR: Реле форсунок |
| 46 | 15A | MR: Реле форсунок |
| 47 | — | — |
| 48 | — | — |
| R | 60A | Реле вентилятора охлаждения 2 |
| S | 30A | Реле модуля управления двигателем (Предохранители: «51», «52», «54», «55»), Предохранитель: «53» |
| T | 30A | IPDM E/R, Реле вентилятора охлаждения 1 |
| Реле | ||
| R1 | Реле масляного насоса (с CVT) | |
| R2 | MR: Реле форсунок | |
| R3 | Реле высокоскоростного вентилятора радиатора / система охлаждения двигателя | |
| R4 | Стартер | |
| R5 | Перезапуск двигателя | |
| R6 | Дизель: Подогрев топлива MR: Насос высокого давления топлива |
Схема блока предохранителей №4
Назначение предохранителей в блоке предохранителей моторного отсека №4
| № | А | Защищаемая цепь |
|---|---|---|
| N | 30A | Преобразователь DC/DC |
| O | 30A | Преобразователь DC/DC |
| P | 40A | Реле правого переднего стеклоочистителя |
| Q | 40A | Реле левого переднего стеклоочистителя |
| R1 | Реле мойки фар | |
| R2 | Реле стеклоочистителя | |
| R3 | Реле стеклоочистителя |
