В этой статье мы рассмотрим Skoda Fabia третьего поколения (NJ), выпускавшуюся с 2014 по 2020 год. Здесь вы найдёте схемы блоков предохранителей для Skoda Fabia 2015, 2016, 2017, 2018, 2019 и 2020, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Skoda Fabia 2015-2020
| Цвет предохранителя | Максимальный ток |
|---|---|
| светло-коричневый | 5 |
| тёмно-коричневый | 7.5 |
| красный | 10 |
| синий | 15 |
| жёлтый/синий | 20 |
| белый | 25 |
| зелёный/розовый | 30 |
| зелёный | 40 |
| красный | 50 |

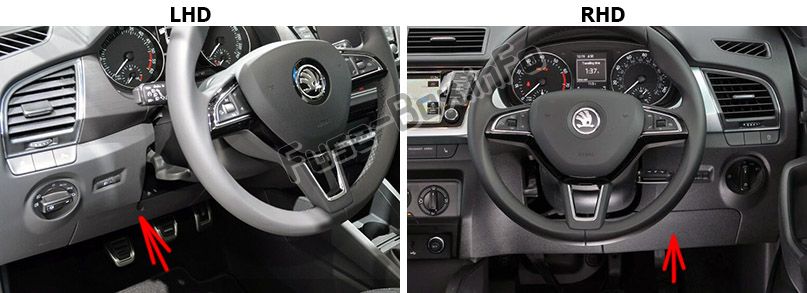

Расположение блока предохранителей
Блок предохранителей расположен за крышкой под рулевым колесом.
Схема блока предохранителей
Для автомобилей с рулём слева
Для автомобилей с рулём справа
Назначение предохранителей на приборной панели
| № | Электропотребитель |
|---|---|
| 1 | Левый габаритный огонь, габаритные огни, верхний стоп-сигнал |
| 2 | Центральный замок, система омывателя переднего и заднего стекла (автомобиль с KESSY или ACC) |
| 3 | Реле зажигания |
| 4 | Правый габаритный огонь, задний противотуманный фонарь, подсветка номерного знака |
| 5 | Электростеклоподъёмники — водитель |
| 6 | Центральный блок управления, внутреннее освещение |
| 7 | Сигнал |
| 8 | Фаркоп — левый огонь |
| 9 | Переключатель под рулевым колесом, блок управления двигателем (только без KESSY), автоматическая коробка передач (только без KESSY), селектор АКПП (только без KESSY), ESC (только без KESSY), блок управления обнаружения прицепа (только без KESSY), электроусилитель руля (только без KESSY), подушка безопасности (только без KESSY) |
| 10 | Электростеклоподъёмники — задний левый |
| 11 | Система очистки фар |
| 12 | Дисплей радио |
| 13 | 2015-2019: 12-вольтовая розетка в багажном отделении |
| 14 | Переключатель под рулевым колесом, выключатель света, замок извлечения ключа зажигания (АКПП), диагностический разъём, переключатель дальнего света, контроллер SmartGate, датчик дождя, датчик света |
| 15 | Блок управления климат-контролем, селектор АКПП |
| 16 | Приборная панель, экстренный вызов |
| 17 | Сигнализация, сигнал |
| 18 | 2020: Databus |
| 19 | Не назначен |
| 20 | Не назначен |
| 21 | Не назначен |
| 22 | Система омывателей и дворников переднего и заднего стекла |
| 23 | Не назначен |
| 24 | Вентилятор климат-контроля, обогрев, блок управления климат-контролем, обогрев |
| 25 | Не назначен |
| 26 | Обогрев передних сидений |
| 27 | Дворник заднего стекла |
| 28 | Не назначен |
| 29 | Подушка безопасности |
| 30 | Электростеклоподъёмники (2015-2018), выключатели света, выключатели заднего хода, блок управления климат-контролем, блок управления парктроником, наружное зеркало, питание центральной панели кнопок, питание боковой панели кнопок, внутреннее зеркало |
| 31 | Топливный насос, блок управления вентилятором радиатора, круиз-контроль, катушка реле дворников переднего и заднего стекла |
| 32 | 2015-2018: Диагностический разъём, регулировка дальности фар 2019-2020: Диагностическое соединение, выравнивание фар, обогрев форсунок омывателя, светодиодные фары |
| 33 | Катушка реле стартера, выключатель сцепления |
| 34 | 2015-2018: Обогрев форсунок омывателя лобового стекла 2019-2020: Функция зарядки USB |
| 35 | 2015-2018: Не назначен 2019-2020: Обнаружение «слепых зон» |
| 36 | Обогрев передних сидений |
| 37 | Радар |
| 38 | Не назначен |
| 39 | 2015-2018: Электрическая дополнительная система обогрева 2019-2020: Не назначен |
| 40 | 2019-2020: Databus |
| 41 | Обогрев заднего стекла |
| 42 | Электростеклоподъёмники — передний пассажир |
| 43 | Фаркоп — контакт в розетке |
| 44 | Прикуриватель, 12-вольтовая розетка |
| 45 | Электростеклоподъёмники — задний правый |
| 46 | Омыватель переднего и заднего стекла, переключатель под рулевым колесом |
| 47 | Фаркоп — контакт в розетке |
| 48 | Фаркоп — правый огонь |
| 49 | Блок управления топливным насосом |
| 50 | Радио |
| 51 | Обогрев наружного зеркала, обогрев форсунок омывателя |
| 52 | Блок управления KESSY |
| 53 | Замок рулевого колеса KESSY |
| 54 | Не назначен |
| 55 | 2015-2018: Обогрев передних сидений |
| 56 | Не назначен |
| 57 | Не назначен |
| 58 | Не назначен |
| 59 | Не назначен |
Расположение блока предохранителей
Снимите крышку
Схема блока предохранителей
Назначение предохранителей
| № | Электропотребитель |
|---|---|
| 1 | Вентилятор радиатора |
| 2 | 2015-2018: Блок управления системой свечей накаливания |
| 3 | Блок управления ABS/ESC |
| 4 | 2015-2018: Электрическая дополнительная система обогрева |
| 5 | 2015-2018: Электрическая дополнительная система обогрева |
| 6 | Автоматическая коробка передач |
| 7 | Блок управления двигателем |
| 8 | Дворники лобового стекла |
| 9 | Центральный блок управления / модуль данных 12-вольтовой батареи |
| 10 | Блок управления ABS/ESC |
| 11 | 2015-2018: Не назначен 2019-2020: Вакуумный насос для тормозной системы |
| 12 | Компоненты двигателя |
| 13 | Выключатель тормозной педали |
| 14 | Компоненты двигателя, катушка реле топливного насоса |
| 15 | Блок управления двигателем |
| 16 | Стартер |
| 17 | Блок управления двигателем |
| 18 | 2015-2018: Компоненты двигателя, катушки реле дополнительного электрического обогревателя, вентилятора радиатора 2019-2020: Вентилятор радиатора, отводящий клапан, датчик температуры масла, клапан адсорбера, клапан впускного коллектора |
| 19 | Лямбда-зонд |
| 20 | 2015-2018: Компоненты двигателя, блок управления системой свечей накаливания, обогрев вентиляции картера 2019-2020: Катушки зажигания |
