В этой статье мы рассмотрим Subaru Forester четвертого поколения (SJ), выпускавшийся с 2013 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Subaru Forester 2013, 2014, 2015, 2016, 2017 и 2018, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Схема предохранителей Subaru Forester 2013-2018
Салон автомобиля

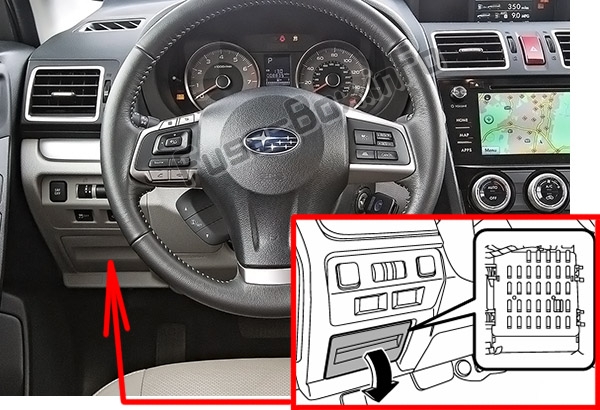

Блок предохранителей расположен за крышкой слева от рулевого колеса.
Блок предохранителей в моторном отсеке
2013, 2014, 2015, 2016
Панель приборов
Назначение предохранителей в панели приборов (2014, 2015, 2016)
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 20A | Разъем прицепа |
| 2 | Пусто | |
| 3 | 15A | Центральный замок |
| 4 | 10A | Реле подогрева лобового стеклоочистителя |
| 5 | 10A | Комбинация приборов |
| 6 | 7.5A | Электропривод боковых зеркал, Реле подогрева сидений |
| 7 | 15A | Комбинация приборов, Интегральный блок |
| 8 | 15A | Стоп-сигналы |
| 9 | 15A | Подогрев лобового стеклоочистителя |
| 10 | 7.5A | Питание (аккумулятор) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Блок управления трансмиссией, Блок управления двигателем, Интегральный блок |
| 13 | 20A | Прикуриватель (центральная консоль) |
| 14 | 15A | Габаритные огни, Фары, Комбинированные задние фонари |
| 15 | 10A | Освещение багажника, Блок безключевого доступа |
| 16 | 7.5A | Подсветка |
| 17 | 15A | Подогрев сидений |
| 18 | 10A | Х backlight |
| 19 | 7.5A | Дневные ходовые огни |
| 20 | 10A | Прикуриватель (панель приборов) |
| 21 | 7.5A | Реле стартера |
| 22 | 10A | Кондиционер, Катушка реле заднего стеклоочистителя |
| 23 | Пусто | |
| 24 | 10A | Аудиосистема, Навигационная система (при наличии) |
| 25 | 15A | Система SRS подушек безопасности |
| 26 | 7.5A | Реле стеклоподъемников, Реле основного вентилятора радиатора |
| 27 | 15A | Вентилятор отопителя |
| 28 | 15A | Вентилятор отопителя |
| 29 | 15A | Противотуманные фары |
| 30 | Пусто | |
| 31 | 7.5A | Автоматический кондиционер, Интегральный блок |
| 32 | 7.5A | Выключатель сцепления, Блок управления замком рулевого колеса |
| 33 | 7.5A | Блок Vehicle Dynamics Control |
Моторный отсек
Назначение предохранителей в моторном отсеке (2014, 2015, 2016)
| № | Номинал (А) | Цепь |
|---|---|---|
| A | Основной предохранитель | |
| 1 | 30A | Блок ABS, Блок Vehicle Dynamics Control |
| 2 | 25A | Основной вентилятор (вентилятор охлаждения) |
| 3 | 25A | Дополнительный вентилятор (вентилятор охлаждения) |
| 4 | Пусто | |
| 5 | 25A | Аудиосистема |
| 6 | 30A | Фары (ближний свет) |
| 7 | 15A | Фары (дальний свет) |
| 8 | 20A | Резервная |
| 9 | 15A | Сигнал |
| 10 | 25A | Задний дефростер, Обогрев зеркал |
| 11 | 20A | Топливный насос |
| 12 | 20A | Блок управления вариатором |
| 13 | 7.5 A | Блок управления двигателем |
| 14 | 15A | Поворотники и аварийная сигнализация |
| 15 | 15A | Реле габаритных огней и подсветки |
| 16 | 7.5 A | Альтернатор |
| 17 | Пусто | |
| 18 | Пусто | |
| 19 | 15A | Фары (ближний свет — правая сторона) |
| 20 | 15A | Фары (ближний свет — левая сторона) |
2017, 2018
Панель приборов
Назначение предохранителей в панели приборов (2017, 2018)
| № | Номинал (А) | Цепь |
|---|---|---|
| 1 | 20A | Разъем прицепа |
| 2 | 15A | Подогрев задних сидений |
| 3 | 15A | Центральный замок |
| 4 | 10A | Реле подогрева лобового стеклоочистителя |
| 5 | 10A | Комбинация приборов |
| 6 | 7.5A | Электропривод боковых зеркал, Реле подогрева сидений |
| 7 | 15A | Комбинация приборов, Интегральный блок |
| 8 | 10A | Стоп-сигналы |
| 9 | 15A | Подогрев лобового стеклоочистителя |
| 10 | 7.5A | D-OP +B |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Блок управления трансмиссией, Блок управления двигателем, Интегральный блок |
| 13 | 20A | Прикуриватель (центральная консоль) |
| 14 | 15A | Габаритные огни, Фары, Комбинированные задние фонари |
| 15 | 10A | Освещение багажника, Блок безключевого доступа |
| 16 | 7.5A | Подсветка |
| 17 | 15A | Подогрев сидений |
| 18 | 10A | Х backlight |
| 19 | 7.5A | Реле стеклоочистителя |
| 20 | 10A | Прикуриватель (панель приборов) |
| 21 | 10A | Реле стартера |
| 22 | 7.5A | Кондиционер, Катушка реле заднего стеклоочистителя |
| 23 | Пусто | |
| 24 | 10A | Аудиосистема, Навигационная система (при наличии) |
| 25 | 15A | Система SRS подушек безопасности |
| 26 | Пусто | |
| 27 | 15A | Вентилятор отопителя |
| 28 | 15A | Вентилятор отопителя |
| 29 | 15A | Противотуманные фары |
| 30 | Пусто | |
| 31 | 7.5A | Автоматический кондиционер, Интегральный блок |
| 32 | 7.5A | Выключатель сцепления, Блок управления замком рулевого колеса |
| 33 | 7.5A | Блок Vehicle Dynamics Control |
Моторный отсек
Назначение предохранителей в моторном отсеке (2017, 2018)
| № | Номинал (А) | Цепь |
|---|---|---|
| A | Основной предохранитель | |
| 1 | 30A | Блок ABS, Блок Vehicle Dynamics Control |
| 2 | 25A | Основной вентилятор (вентилятор охлаждения) |
| 3 | 25A | Дополнительный вентилятор (вентилятор охлаждения) |
| 4 | Пусто | |
| 5 | 25A | Аудиосистема |
| 6 | 30A | Фары (ближний свет) |
| 7 | 15A | Фары (дальний свет) |
| 8 | 20A | Резервная |
| 9 | 15A | Сигнал |
| 10 | 25A | Задний дефростер, Обогрев зеркал |
| 11 | 20A | Топливный насос |
| 12 | 20A | Блок управления вариатором |
| 13 | 7.5 A | Блок управления двигателем |
| 14 | 15A | Поворотники и аварийная сигнализация |
| 15 | 15A | Реле габаритных огней и подсветки |
| 16 | 7.5 A | Альтернатор |
| 17 | Пусто | |
| 18 | Пусто | |
| 19 | 15A | Фары (ближний свет — правая сторона) |
| 20 | 15A | Фары (ближний свет — левая сторона) |
